● XYZ三轴CNC全自动精密控制，精准定位；
● 采用印度大理石基座和立柱，稳定性好；
● 精密直线导轨，研磨级滚珠丝杆和交流伺服电机等，确保运动系统精度和稳定性；
● 0.5μm高精度光栅尺，确保系统的定位精度和测量精度；
● 高分辨率数字相机，满足清晰观察和精确测量的需求；
● 8.3X高清晰光学镜头，精确变倍，一次像素校正即可；
● 程控式5环8区LED表面光源和平行LED轮廓光源系统，智能实现256级亮度调节；
● iMeasuring系列全自动影像测量软件，功能强大，操作简单。

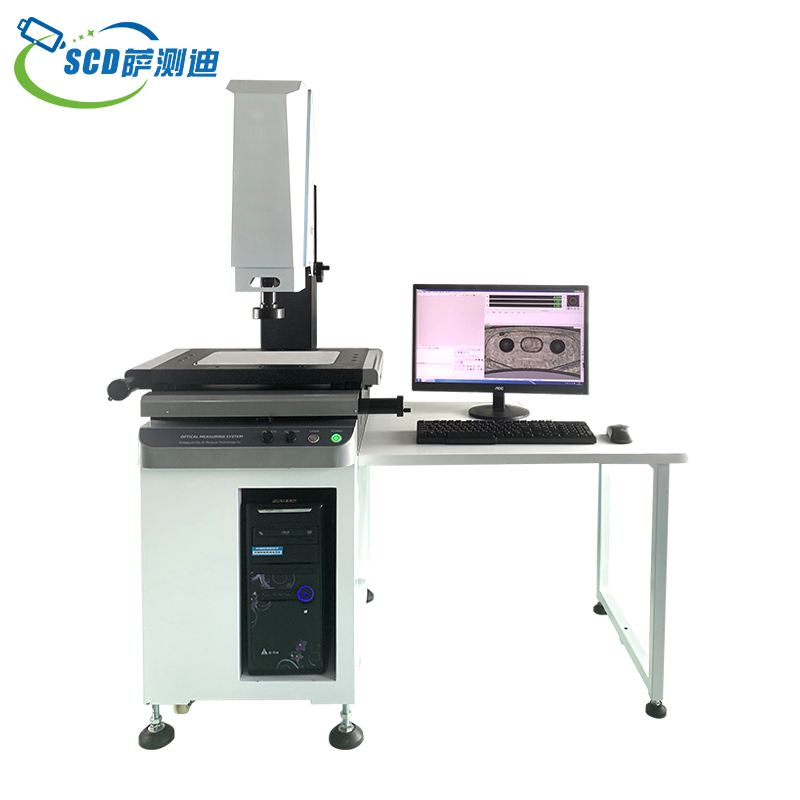

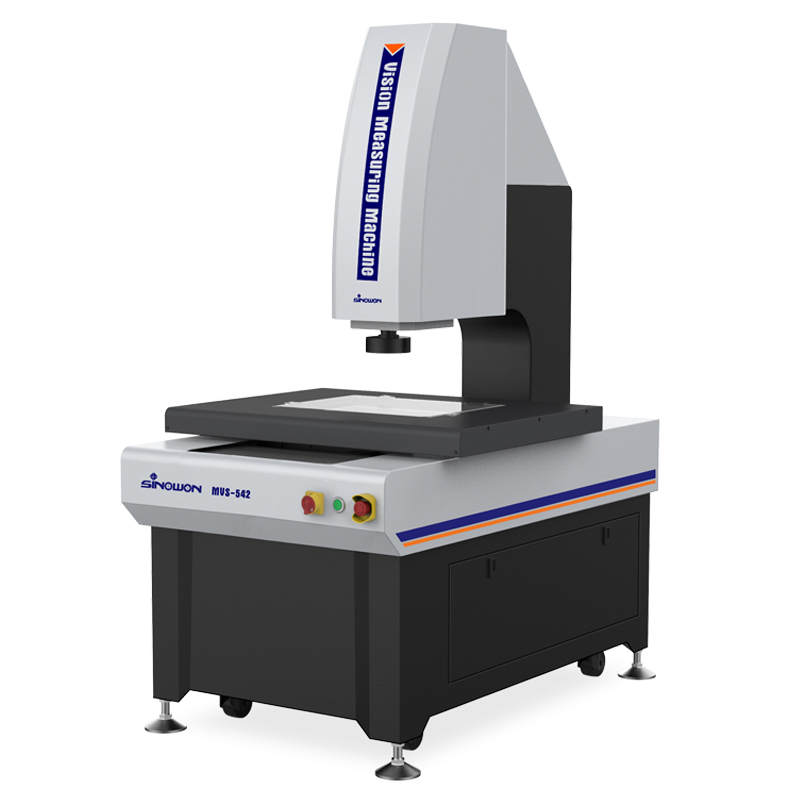

悬臂型全自动影像测量仪SCD-MVS432系列 | ||||||||||||||
产品名称 | 2.5D 全自动影像测量仪 | 3D 全自动影像测量仪 | 2.5D 全自动影像测量仪 | 3D 全自动影像测量仪 | ||||||||||
产品型号 | SCD-MVS432A | SCD-MVS432B | SCD-MVS432C | SCD-MVS432D | ||||||||||
产品货号 | 522-120H | 522-220H | 522-320H | 522-420H | ||||||||||
产品类型 | 非接触光学测量 | 非接触光学测量 接触式探针测量 | 非接触光学测量 非接触激光测量 | 非接触光学测量 接触式探针测量 非接触激光测量 | ||||||||||
X/Y轴行程 | (400*300)mm | |||||||||||||
Z轴行程 | 高精度直线导轨，有效行程200mm | |||||||||||||
X/Y/Z3轴光栅尺（mm） | 玻璃光栅尺，分辨率：0.5um | |||||||||||||
导向方式 | 精密直线导轨，双轨双滑块导向 | |||||||||||||
操作方式 | 遥控手柄，鼠标操作，编程自动检测 | |||||||||||||
测量精度* | XY轴：≤2.2+L/200(um) | |||||||||||||
Z轴：≤5.0+L/200(um) | ||||||||||||||
重复性 | 2um | |||||||||||||
视频系统** | 160万1/2.9”高分辨率数字相机 | |||||||||||||
8.3X手动电子反馈镜头 | ||||||||||||||
光学放大倍数：0.6X-5X，视频放大倍率：20X~170X（21.5”显示器） | ||||||||||||||
视野大小(mm) （对角*水平*垂直） | 镜头倍率 | 0.6X | 1X | 1.5X | 2X | 2.5X | 3X | 3.5X | 4X | 4.5X | 5X | |||
1/2.9"CCD | 10.35x8.28x6.21 | 6.21x4.97x3.73 | 4.14x3.31x2.48 | 3.11x2.48x1.86 | 2.48x1.99x1.49 | 2.07x1.66x1.24 | 1.77x1.42x1.06 | 1.55x1.24x0.93 | 1.38x1.10x0.83 | 1.24x0.99x0.75 | ||||
光源 | 轮廓光 | LED平行轮廓光源 | ||||||||||||
表面光 | 5环8区0~255级连续可调 | |||||||||||||
软件系统 | iMeasuring 软件 | |||||||||||||
机台承载 | 25Kg~50Kg | |||||||||||||
工作环境 | 温度20℃±2℃，温度变化<1℃/Hr；湿度30%~80%RH；震动<0.02g's，≤15Hz | |||||||||||||
电源 | 220V/50Hz/10A | |||||||||||||
外形尺寸 | (1331*840*1664)mm | |||||||||||||
包装尺寸 | (1390*1060*1940)mm | |||||||||||||
重量 | 450Kg | |||||||||||||
备注：
nL表示测量长度，以毫米为单位，Z轴的机械精度，聚焦精度与工件表面有很大的关系。
n**放大倍率为近似值，具体与显示器的尺寸和分辨率相关。
客户可根据需求选配附加镜0.5X或者2X，实现影像放大倍率：13X~86X或者52X~344X。

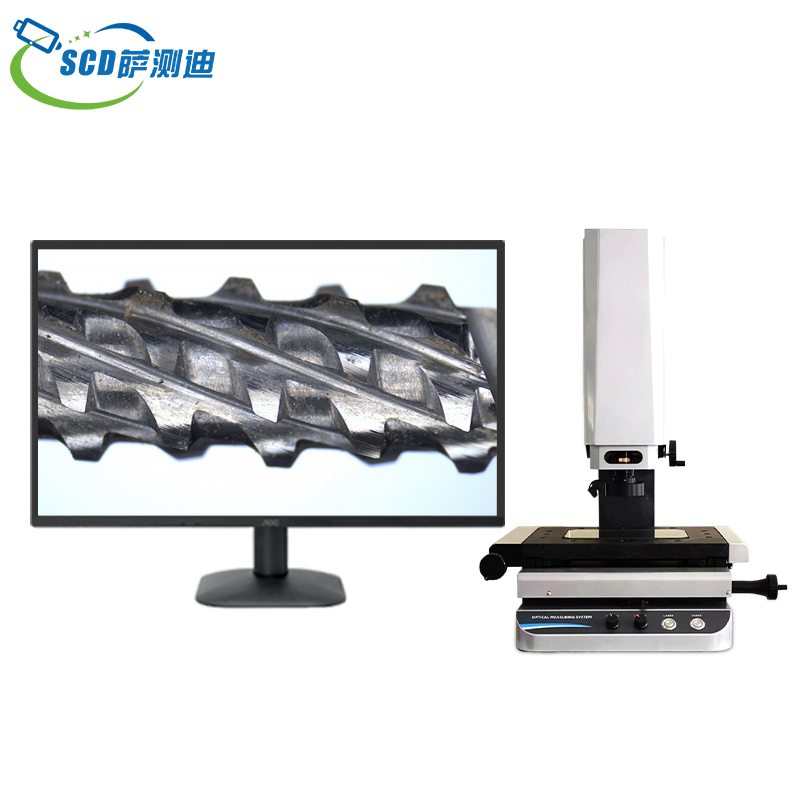

影像测量仪，又名光学测量仪与非接触式测量仪、二次元测量仪、2.5次元测量仪，伴随现代工业高精度、微制造产业的升级，非接触方式成为大势所趋。突破传统，采用非接触式光学影像测量方式进行快速精密的几何尺寸和形位公差的测量，成为必然。因其在微型精密测量领域的强大用途，已为越来越多的主流应用领域接受的快速尺寸测量方式。光学测量仪适用于以坐标测量为目的一切应用领域，机械、电子、仪表、五金、塑胶等行业广泛使用。(模具，螺丝，金属，配件，橡胶，PCB板，弹簧，五金，电子，塑料、航空、航天等）它克服了传统游标卡尺，千分尺，和投影仪的不足，是集光学、机械、电子、计算机图像处理技术于一体的高精度、高可靠性的测量仪器。由光学放大系统对被测物体进行放大，经过CCD摄像系统采集影像特征并送入计算机后，可检测各种复杂精密零部件的轮廓和表面形状尺寸、角度及位置，全自动地进行微观检测与质量控制。可将测量数据导入AUTOCAD中，成为完整的工程图，生成DXF，IGS等格式的文档,也可输入到WORD、EXCEL及SPC统计分析软件中，生成CPK及各种统计报表。
